Grunn kynning

Hitaskipti í spíralrörum er framleiddur með því að setja einn eða fleiri hópa af rörum sem eru særðir í spíralform inni í skel.

Það einkennist af samsniðnu uppbyggingu, stærra hitaflutningssvæði samanborið við beina slöngur og streitu á litlum hitastigi.

Gnee er framúrskarandi birgir spiral rör hitaskipta á markaðnum, með þroskaða framleiðslutækni, og getur veitt hátt - gæðavörur og þjónustu.

Vöru kynning

Sem ný tegund af skilvirkum hitaskiptabúnaði hefur sáraskipti á sárum rör samningur, auðvelt að ná fjölstreymi, fjölfasa flæði, stórum rennslishraða og miklum hitastigsmun lágt - hitastigshitaskipti.

Helsti eiginleiki er mikið notaður í fljótandi gasi og öðrum aðgerðum, að aðalatriðið er að rörknippi þess samanstendur af hitaskipta rörum, miðlægum rörum, þéttingum, rörplötum osfrv.

Hitaskipta rörið er sárlag með lag á miðrörinu, aðskilin með bilstrimli milli laga, og tveir endar miðju rörsins eru tengdir við rörplötuna og mynda aðalbyggingu rörbúnaðarins.

Vörubreytur

Venjulegur vinnuhitastig allt að 200 gráðu (392 gráðu F).
Venjulegur vinnuþrýstingur allt að 10 bar (145 psi) - Hærri þrýstingsmat valfrjáls.
Hefðbundið bjartsýni gildi ytri þvermál hitaskipta röranna: 14mm
Besta svið geislamyndunar: 17-23mm
Yfirgripsmikið afköst jafnvægisgildi axial bils: 16mm
Hefðbundið svið spíralhorns: 30 gráðu -45 gráðu
Rennslissvið: 1,9-7,2m³/klst
Hitaflutningsstuðull: 13.600-14.000W/(㎡ · gráðu)
Hitaflutningssvæði á rúmmál einingar: 1.500-2.500m²/m³

Skipulagsaðgerðir

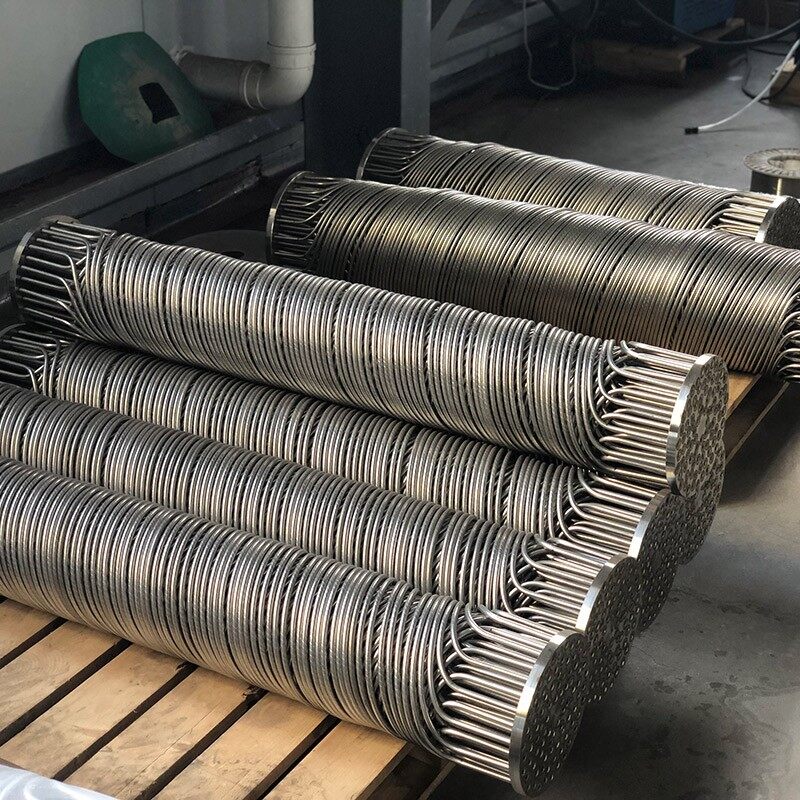

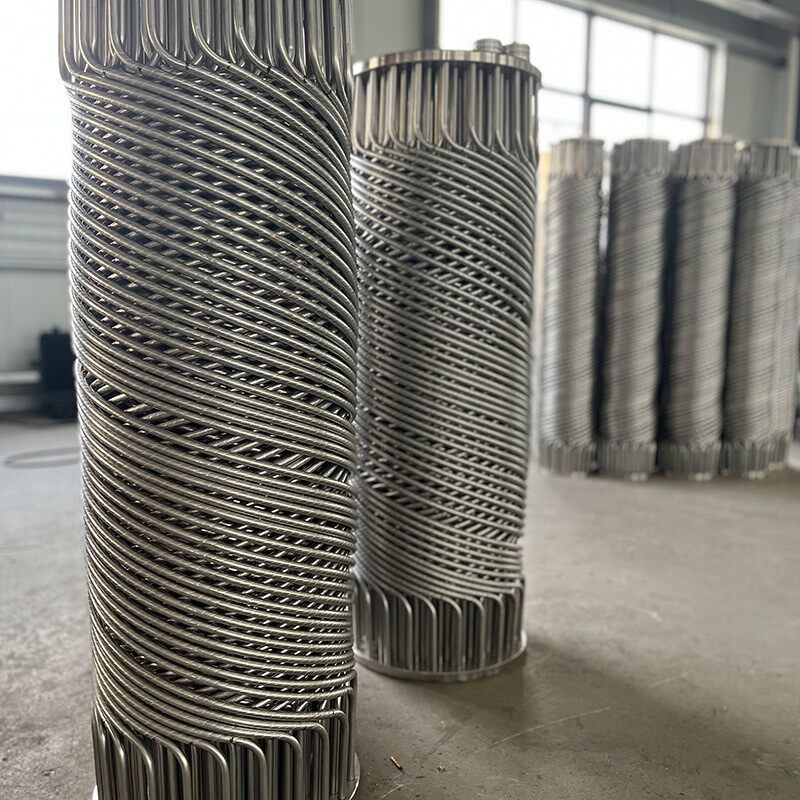

Spiral Tube búnt: Myndað af mörgum hitaflutningsrörum sem eru sár meðfram spíralínum til að búa til Multi - lag sammiðja rásir. Vinnuhornið er á bilinu 3 gráðu til 20 gráðu, með aðliggjandi lög í gagnstæða átt til að hámarka vökvaslóðina.

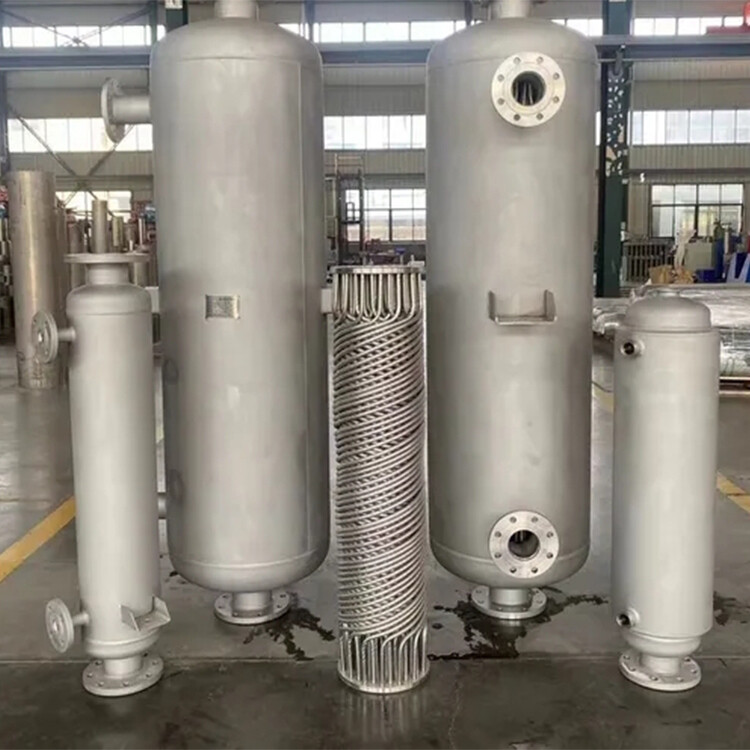

Skel og miðhólk: Skelin styður rörknippann og leiðbeinir skelinni - hliðarvökva, meðan miðhólkinn veitir vinda tilvísun fyrir rörbúntinn.
Spacers og rörblöð: Viðhalda rör bil til að koma í veg fyrir titring; Rörblöð festu rörknippann og einangruðu vökva.

Spiral tube heat exchanger design

Vöru kosti

Samningur uppbygging með stóru hitaskiptasvæði á rúmmál einingar;
Hár hitaflutningsstuðull;
Háþrýstingsaðgerð er leyfð á rörhlið hitaskiptarinnar;
Hægt er að bæta upp hitauppstreymi hitaflutningsrörsins;
Leyfa mikinn hitamun hitaflutnings og stóran hitabreytingarhraða;
Rörhliðin í hitaskipti á sárum rörinu gerir kleift að meira en 2 vökvastraumar séu til samtímis í skel, sem gerir það auðveldara að ná samtímis hitaskiptum margra miðla;
Miðillinn er sléttur og það er ekkert hitaskipti dauður svæði;
Auðvelt að ná stórum - kvarða.
